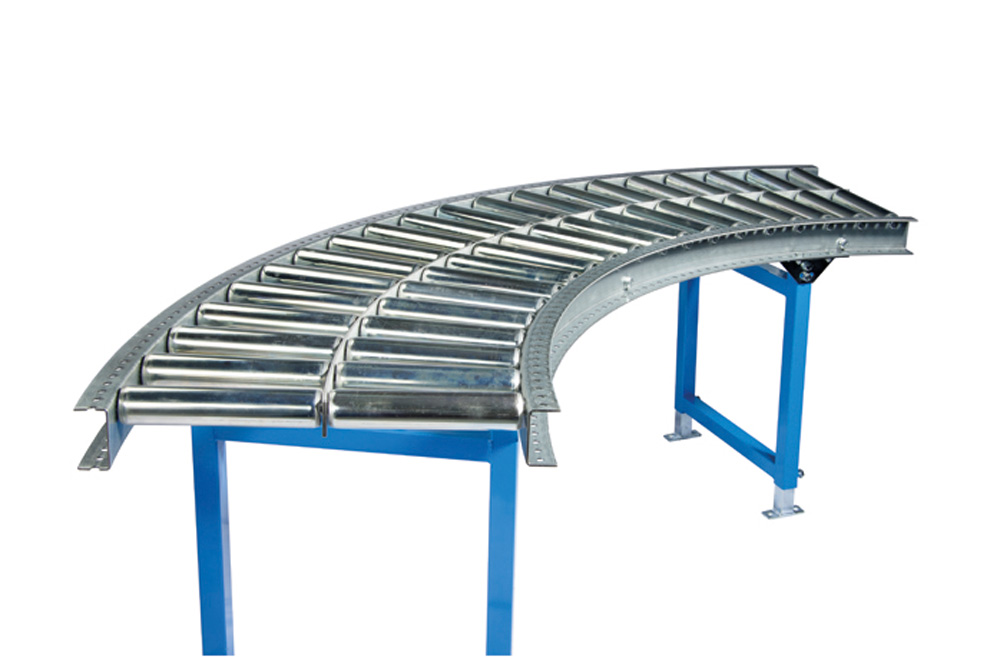

Kurven für Schwerlast-Rollenbahn, Bahnbreite 800 mm
Artikelnummer:
TB8515
- Achsabstand 75 mm
- Kurven im 45° Winkel
Marke:
955,50 €
netto3-4 Wochen
Kostenloser Versand ab 100 €
Kurven für Schwerlast-Rollenbahnen
im 45° und 90° Winkel lieferbar.
Das Fördergut sollte nicht breiter sein als die Bahnbreite. Bei geradem Bahnverlauf kann das Fördergut geringfügig breiter sein.
Einsatz: Trockene Räume mit normaler Umgebungs-Temperatur.
Gewicht: Ca. 200 kg pro Fördergut unter Berücksichtigung von Bahnbreite, Rollenabstand und Stützenabstand.
Technischer Aufbau
Rahmen: U-Profi l 40/80/40x3 mm Stahl verzinkt.
Tragrollen: Verzinkte Stahlrollen Ø 50 x 1,5 mm, kugelgelagert.
Achsen: Federachsen Ø 10 mm.

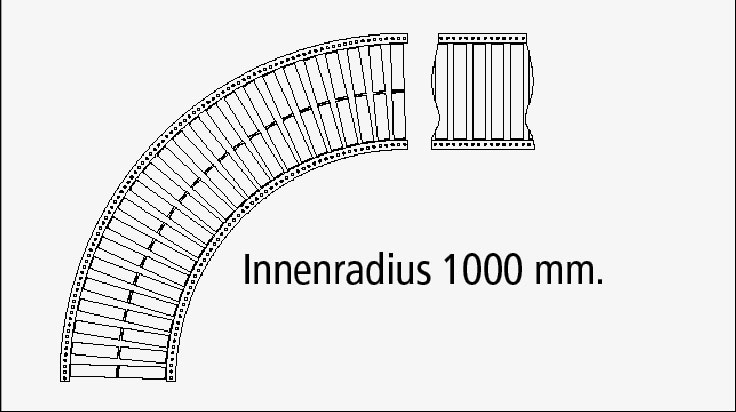

Rollenanordnung / Bahnbreite:
400 - 800 mm = 2 geteilt
1000 mm = 3 geteilt
Vorteil: Bessere Führung von Fördergut
Bei Bestellung bitte beachten, "Achsabstand":
Fördergut muss mindestens auf 3 Rollen aufliegen, nur dadurch ist ein störungsfreier Transport vom Fördergut gewährleistet. Bei ungleichmäßig verteiltem Gewicht vom Fördergut sollte das Fördergut auf mindestens 4 Rollen aufliegen Bei Einsatz von Paletten bitten wir um Rücksprache.
Tragkraft:
Abhängig von Bahnbreite, Rollenabstand, Stützenabstand.
Tragkraft der Röllchenbahn-Gerüste unter Beachtung der Angabe vom Rollentyp.
Durchgang mit Scharnier und Federausgleich.
Eigengewicht wird durch Federn ausgeglichen bis auf eine geringe Resttragkraft Empfehlenswert für häufigen Einsatz. Auf Anfrage
im 45° und 90° Winkel lieferbar.
Das Fördergut sollte nicht breiter sein als die Bahnbreite. Bei geradem Bahnverlauf kann das Fördergut geringfügig breiter sein.
Einsatz: Trockene Räume mit normaler Umgebungs-Temperatur.
Gewicht: Ca. 200 kg pro Fördergut unter Berücksichtigung von Bahnbreite, Rollenabstand und Stützenabstand.
Technischer Aufbau
Rahmen: U-Profi l 40/80/40x3 mm Stahl verzinkt.
Tragrollen: Verzinkte Stahlrollen Ø 50 x 1,5 mm, kugelgelagert.
Achsen: Federachsen Ø 10 mm.
Rollenanordnung / Bahnbreite:
400 - 800 mm = 2 geteilt
1000 mm = 3 geteilt
Vorteil: Bessere Führung von Fördergut
Bei Bestellung bitte beachten, "Achsabstand":
Fördergut muss mindestens auf 3 Rollen aufliegen, nur dadurch ist ein störungsfreier Transport vom Fördergut gewährleistet. Bei ungleichmäßig verteiltem Gewicht vom Fördergut sollte das Fördergut auf mindestens 4 Rollen aufliegen Bei Einsatz von Paletten bitten wir um Rücksprache.
Tragkraft:
Abhängig von Bahnbreite, Rollenabstand, Stützenabstand.
Tragkraft der Röllchenbahn-Gerüste unter Beachtung der Angabe vom Rollentyp.
Durchgang mit Scharnier und Federausgleich.
Eigengewicht wird durch Federn ausgeglichen bis auf eine geringe Resttragkraft Empfehlenswert für häufigen Einsatz. Auf Anfrage
| Achsabstand mm Rollen und Röllchenbahnen: | 75 |
|---|---|
| Bahnbreite mm: | 800 |
| Bahntyp: | Schwerlast-Rollenbahn |
| Fördermaterial: | Stahl |
| Rahmenmaterial: | Stahl |
| Winkel: | 45° |
